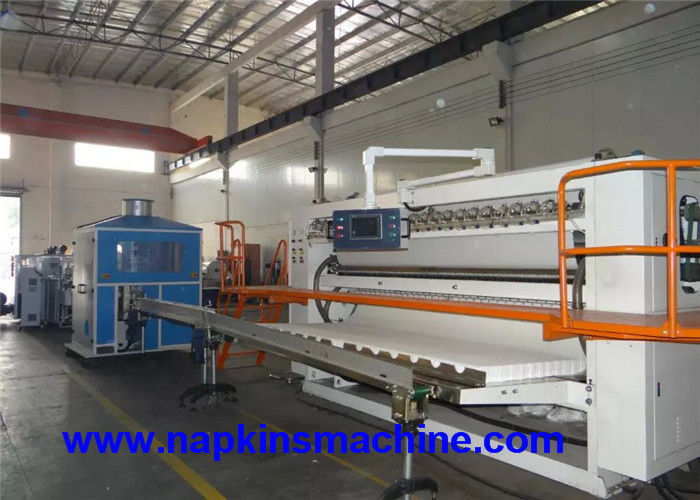

Full Auto Box Drawing Lini Produksi Jaringan Wajah Dengan Mesin Pemotong Kertas
Deskripsi

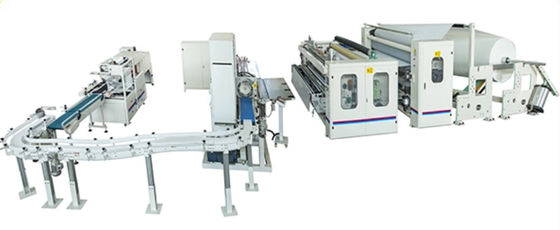

Mesin Tisu Wajah PLC Merk Siemens Lini Produksi Terlengkap adalah cTerdiri dari satu set mesin tisu wajah kotak-menggambar otomatis, satu set mesin pemotong tisu wajah, satu set mesin penyegel kardus otomatis penuh dan ban berjalan.
Ini mengumpulkan emboss, melipat, menghitung, mencocokkan dengan mesin pemotong kertas berkecepatan tinggi, menyampaikan, kotak otomatis dan kotak penyegelan otomatis dalam satu tubuh.Peralatan ini mengadopsi PLC, kontrol frekuensi dan dilengkapi dengan manusia multi-gambar tipe sentuh dan sistem operasi antarmuka komputer.Mengadopsi penggerak sabuk sinkronisasi, penggerak mesin pengubah kecepatan untuk mesin lengkap, yang membuat mesin dapat sesuai untuk berbagai jenis kebutuhan bahan baku, dan meningkatkan kualitas dan efisiensi.
Spesifikasi
mesin lipat tisu wajah
|
Ukuran produk jadi
|
(17-220) × 210mm (lebar dapat disesuaikan) (ukuran lain dapat ditentukan)
|
|
Ukuran gulungan jumbo (mm)
|
Lebar maksimum 420-2100mm 12 ~ 18g / m2 × 2 (lapis) Diameter gulungan jumbo ≤1200mm
|
|
Diameter dalam inti gulungan jumbo
|
76.2mm (Ukuran lain dapat ditentukan)
|
|
kecepatan mesin
|
800-1000draws / min (atur sesuai berapa banyak baris)
|
|
Unit timbul
|
Rol baja ke karet, embos baja ke baja, rol baja ke felt, rol baja ke kertas.
|
|
Timbul roller bawah
|
Felt roller, paper roller, rubber roller, steel roller
|
|
Embos bergulung samping
|
Baja ke baja, penyesuaian independen
|
|
Sistem menggorok
|
Pemotongan titik mode pneumatik
|
|
Sistem vakum
|
7,5-30KW
|
|
Sistem pneumatik
|
Kompresor udara 3Pa, tekanan minimum 5kg / cm2 Pa (pelanggan harus menyiapkan sendiri)
|
|
Tenaga mesin
|
10-40kw, (380V, 50Hz)
|
|
Ukuran keseluruhan
|
L × W × H = 7 × (1.2 ~ 2.8) × 1.8m
|
|
Berat mesin
|
2 ~ 4T
|
|
Item yang dipilih (harus dipesan secara terpisah)
|
|
Unit timbul
|
rol baja ke karet, rol baja ke baja, rol baja ke felt, rol baja ke kertas;
|
|
Timbul roller bawah
|
Felt roller, paper roller, rubber roller, steel roller
|
|
Sistem menggorok
|
Pemotongan titik pneumatik, pemotongan penuh
|
|
Embos bergulung samping
|
Baja ke baja, penyesuaian independen
|
mesin pemotong log tisu wajah
|
Model
|
CS-DH150A
|
|
Dimensi pemotongan L × W × H.
|
L = 90-250, W = 60-150, H = 60-150
|
|
Panjang reel makan maks
|
1800mm
|
|
Sistem mengemudi
|
Sabuk penggerak motor servo
|
|
Sistem pemotongan
|
Gerakan pisau melingkar berputar dan jaringan terus menerus ke depan
gerakan
|
|
Merancang kecepatan
|
150 potongan / menit, dua tumpukan per potong
|
|
Kecepatan produksi
|
0-120 potongan / menit, dua tumpukan per potong (panjang = 100mm)
|
|
Penggilingan
|
Gerinda pneumatik, parameter dapat diatur pada panel kontrol
|
|
Menggiling makan
|
Gerinda makan otomatis untuk pisau bundar
|
|
Penyesuaian tinggi lengan memegang pisau
|
Secara manual
|
|
Sistem penghilang debu
|
Ventilator hisap untuk debu dan mendengar penghilangan gerinda dua sisi
roda
|
|
Sistem pendingin
|
hembusan udara terkompresi yang stabil untuk pendinginan
|
|
Penyesuaian panjang pemotongan
|
Pada panel kontrol, toleransi ± 1mm
|
|
Memotong Toleransi Vertikal
|
± 1mm Toleransi Vertikal
|
|
Kekuasaan
|
12,5W
|
|
Persyaratan tekanan udara mini
|
6Mpa
|
|
Konsumsi gas
|
500L / shift
|
|
Menyetir
|
tutup pelindung untuk unit penggerak utama
|
|
Perlindungan
|
Penggerak motor individu, motor servo, timing belt, sabuk datar
|
mesin pengemas film plastik tisu wajah
|
Model
|
RB-60
|
|
Spesifikasi kemasan panjang (mm)
|
100-230
|
|
Lebar (mm)
|
100-150
|
|
Tinggi (mm)
|
30-100
|
|
Kecepatan pengepakan (amplop / menit)
|
25-60 bungkus / menit
|
|
Daya total (kw)
|
6.83
|
|
Berat total (kg)
|
3440
|
|
Dimensi garis besar (L × W × H) (mm)
|
3885 * 3200 * 1900
|
|
Daya pemanas (kw)
|
3.35
|
|
Daya motor (kw)
|
3.48
|
|
Max.dimensi pengepakan (mm)
|
200 * 120 * 100
|
|
Kebisingan
|
78DB
|
|
Bahan pengepakan
|
Membran penyegel panas dua sisi seperti CPP, PE, OPP / CPP,
PT / PE, KOP / CP, dll.
|
|
Sumber Daya listrik
|
380V 50HZ
|
Spesifikasi Utama
Bagan Alir Produksi Kertas Tisu Wajah: gulungan jumbo yang tidak diputar - unit pelempar --- unit lipat ---- menggorok (memotong) --- menghitung --- keluaran.
1. Jumbo roll berdiri: 2: jenis papan dinding strcutuer, pelat baja ketebalan 20mm
2. Struktur mesin Mian: Jenis papan dinding strcutuer, pelat baja ketebalan 50mm
3. Dilengkapi dengan sabuk lebar tipe pneumatik untuk membawa kertas, setiap gulungan jumbo memiliki pengatur tegangan independen dan alat pengatur kiri-kanan.
4. Unit jumbo roll pengangkat pneumatik untuk mengurangi tenaga kerja.
5. Berhenti otomatis saat kertas pecah untuk mengurangi pemborosan kertas
6. Lebar pemotongan dapat disesuaikan dari 100-210mm secara bebas.
5. Unit Opsional: unit timbul dan unit tepi timbul.
8. Sistem penyerap benjolan vakum akar dengan hisap yang kuat, tekanan negatif stabil.
9. mengadopsi kontrol program komputer PLC Siemens canggih, inverter frekuensi Siemens untuk menyesuaikan kecepatan,
10. menghitung otomatis dan mengatur tumpukan, dengan menyentuh Pengaturan Parameter layar
11. Unit timbul: Baja ke Baja
Suku Cadang Listrik dan merk Suku Cadang lainnya
|
TIDAK
|
Nama
|
Merek
|
Tempat Asli
|
|
1
|
Motor
|
Siemens
|
Cina
|
|
2
|
Bagian Pneumatik
|
Omron
|
Jerman
|
|
3
|
Pompa vakum
|
Longtech
|
Taiwai
|
|
3
|
Konverter frekuensi
|
Delta
|
Taiwai
|
Deskripsi Produk
Mesin Pembuat Produk Kertas Tisu Wajah Berkualitas Tinggi
Fitur:
Alur kerja mesin pembuat tisu wajah: Gulungan jumbo yang telah dipotong sesuai lebar yang diinginkan dipotong oleh silinder penggorengan, dan kemudian disatukan menjadi lembaran tisu wajah persegi panjang yang saling tumpang tindih.
Mesin ini mengadopsi penggerak motor servo independen, dan fungsi penandaan otomatis untuk kontrol tegangan kertas. Fitur kecepatan tinggi, pelipatan yang bagus, dan pengoperasian yang mudah.
1.Dapat memesan gulungan embossing baja ke karet, dipisahkan secara pneumatik.
2. Rak dinding dan Mesin menjalankan stabilitas dan sangat baik dan cepat.
3. Pemuatan gulungan jumbo pneumatik, penggerak kertas pneumatik, penambahan kecepatan stepless, dan kontrol tegangan web.
4. Dilengkapi dengan pompa vakum tipe akar untuk menjalankan mesin dengan stabil.
5. Jadikan berbagai lebar produk sebagai persyaratan.
6. Dilengkapi dengan unit emboss tepi untuk menjaga agar plise tetap bersama.
7. Mesin akan berhenti saat kertas pecah, menghindari pemborosan yang disebabkan oleh tidak ada kertas atau kertas yang pecah.
8. Jaring dapat di-thread pada mesin dengan dua tombol jog, Ini lebih aman dan lebih mudah untuk memasang web.
1.Spesifikasi Mesin Lipat Tisu Wajah:
|
Model Mesin
|
SYM-190 / 6L (Ukuran lain yang akan ditentukan)
|
|
Produk Jadi Ukuran Tidak Dilipat
|
95x (120-210) x2mm
|
|
Ukuran Produk Lipat
|
190x (120-210) x2mm
|
|
Lebar Bahan Baku
|
1260 mm
|
|
Diameter Bahan Baku
|
1200mm
|
|
Diameter Inti Bahan Baku
|
76,2 mm
|
|
Kapasitas Output (8 jam)
|
2000-3000kg
|
|
Unit Pengembosan
|
Baja menjadi karet
|
|
Mengembos Tepi
|
Timbul tepi baja ke baja, regulasi pneumatik independen
|
|
Unit menggorok
|
Menggorok pneumatik
|
|
Daya Penggerak Servo Utama
|
5.5kw
|
|
Unwind Frequency Motor Power
|
1.5kw (2 unit)
|
|
Sistem Vakum
|
Pompa vakum 18,5 kw (Taiwan Roots blower)
|
|
Sistem pneumatik
|
Kompresor udara 3HP, Min.tekanan 5kg / cm2PA (Penyedia oleh pengguna sendiri)
|
|
Sistem Mengemudi
|
Sabuk waktu
|
|
Dimensi
|
5870x2800x2207mm
|
|
Bobot
|
Sekitar 5 ton
|
2. Spesifikasi Mesin Pemotong Log Saw Single Channel:
|
Penunjukan
|
Nilai parameter
|
|
Panjang tidak ada jaringan wajah yang terpotong
|
minimal 500mm
|
|
Ketinggian jaringan
|
30 ~ 130mm
|
|
Kecepatan Mesin
|
20 ~ 150 potong / menit
|
|
Operasi cepat
|
20 ~ 120 potong / menit
|
|
Diameter luar pisau bundar
|
Φ610mm
|
|
Pemotong kertas dengan kecepatan tertinggi pisau bundar
|
980R / menit
|
|
Spesifikasi produk jadi
|
70 ~ 300mm
|
|
Lebar kertas
|
70 ~ 110mm
|
|
Panjang Pemotongan
|
70 ~ 300mm
|
|
Panjang Sisa
|
20 ~ 65mm
|
|
Kekuasaan
|
11KW
|
|
Sumber Daya listrik
|
380V 50Hz
|
|
Sumber udara
|
0,5 ~ 0,8MPa
|
|
Ukuran Mesin
|
4600 * 1700 * 2500mm
|
|
Berat mesin
|
2300 ~ 2600kg
|
|
Rem
|
Pengaturan parameter (otomatis / manual)
|
|
Melangkah pisau pengasah
|
Pengaturan parameter (otomatis)
|
|
Pisau mengasah pneumatik
|
Pengaturan parameter (otomatis / manual)
|
|
Meniup angin
|
tanpa
|
|
Sakelar tekanan total
|
Nilai (bukan)
|
|
Antarmuka manusia-komputer
|
DELTA
|
|
Pengubah frekuensi
|
|
|
Drive Servo
|
DELTA
|
3. Spesifikasi Mesin Pengemas Tisu Wajah:
1. Mengadopsi cara pengepakan dengan membungkus, melipat dan menyegel dengan struktur kompak, itu membuat paket terlihat indah dan segel dikencangkan.
2. Dikontrol oleh pengaturan kecepatan stepless, layar sentuh, dan PLC, tampilan pada antarmuka manusia-mesin membuat perawatan menjadi lebih sederhana.
3. Diterapkan dengan konveyor makan pengaturan otomatis, akan lebih mudah untuk menghubungkan konveyor dengan jalur produksi otomatis, menghemat biaya tenaga kerja secara maksimal.
4. Menghemat banyak bahan pengepakan melalui pemeriksaan fotosel, pelacakan servo, dan penghentian otomatis pengumpanan film tanpa produk.
5. Otomatisasi tinggi, profesi tinggi, efisiensi tinggi dan sedikit masalah.
6. Dengan berbagai ukuran pengepakan, berbagai ukuran pengepakan dapat dengan cepat dipertukarkan.
|
Ukuran jaringan:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Kecepatan pengepakan:
|
40-70 tas / menit
|
|
Pasokan udara:
|
0,5-0,8MPa
|
|
Berat mesin:
|
3300kg
|
|
Dimensi luar (LxWxH):
|
5885x3560x1925 (mm)
|
|
Daya pemanas:
|
3.6kw
|
|
Tenaga motor:
|
3.6kw
|
|
Ukuran kemasan:
|
≤230x190x100 (mm)
|
|
Kebisingan kerja:
|
≤78dB
|
|
Film kemasan:
|
CPP
|
|
Jenis catu daya:
|
380V, 50Hz
|
4. Spesifikasi Mesin Pengemas Semi Otomatis Dua Outlet Multi Tas:
|
Ukuran Kemasan
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Kecepatan Pengepakan
|
10-20 tas / menit
|
|
Tekanan Gas
|
0,5mpa-0,8mpa
|
|
Tegangan & Frekuensi
|
380V, 50Hz, 3Phase
|
|
Daya Total
|
0.8kw
|
|
Bobot
|
1000kg
|
|
Dimensi Keseluruhan
|
4900x1650x1280mm
|
|
Kantong kertas tisu (satu baris / dua baris)
|
Kantong kertas tisu (satu baris / dua baris)
|
