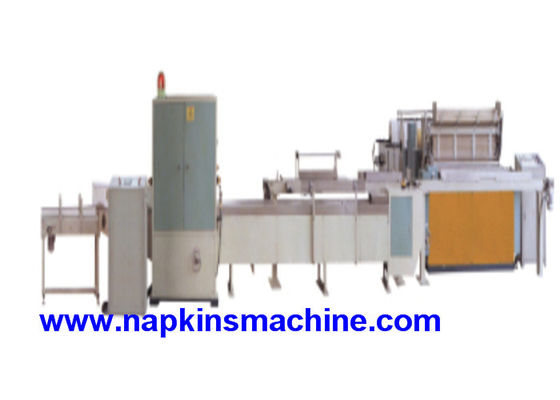

Mesin Pembuat Jaringan Jumbo Roll Rewinder Otomatis

Lini Produksi Kertas Toilet Roll Jumbo Industri Dari Rewinder Otomatis





Deskripsi



Lini Produksi Mesin Pembuat Kertas Tisu Toilet Otomatis Penuhaku smodel terbaru yang ditingkatkan berdasarkan quondam kamipenggulung ulang otomatisdan asing

teknologi.

Banyak teknologi kontrol canggih digunakan di baris ini, seperti: Sistem Kontrol Logika Program; HMI ,;

satu tombol sakelar Cina-Inggris; drive konversi frekuensi sinkron; integrasi mekanik, listrik dan foto

dilengkapi dengan seluruh informasi masalah.Ini dapat mendeteksi dan menyesuaikan setiap tindakanrewinder

secara otomatis untuk menyimpanrewinderdalam situasi optimal Misalnya: Ada sistem tegangan web di

garis, dapat mengontrol kecepatan sesuai dengan ketegangan web sehingga dapat menyesuaikan berbagai jenis jumbo roll.

Jadi ini adalah pilihan terbaik untuk memproduksi tisu kamar mandi dan handuk dapur kelas atas untuk perusahaan kertas.Itu

karakteristik rewinder adalah sebagai berikut:
1, Unwind dilengkapi dengan sistem kontrol konversi frekuensi loop tertutup.
2, Ketika web tidak sejajar, Anda dapat beroperasi pada layar tombol sentuh untuk memindahkan gulungan jumbo sampai jaring

meluruskan.
3, Ketika unit inti tidak dapat mendeteksi inti atau inti akan habis, mesin akan alarm untuk memberi tahu operator atau

pekerja untuk meletakkan beberapa inti pada braket inti.
4, Saat mesin sedang berjalan, web putus tiba-tiba karena alasan perubahan kecepatan yang tajam dari masalah

dari jumbo roll.
5, Tingkat kekencangan dapat disesuaikan saat logmemutar ulangItu dapat menghasilkan tingkat yang berbeda

sesak dalam satu log.
6, Ketika logmemutar ulang, inti berikutnya sudah siap.
7, Untuk alasan menggunakan teknologi canggih: Sistem Kontrol Logika Program;penggerak konversi frekuensi synch-ronous; integrasi mekanik, listrik dan foto.
8, Ketika log yang sudah selesai datang ke sealer ekor, pemangkasan, penyemprotan lem dan penyegelan dapat diselesaikan di

waktu yang sama.
9, unit embossing dan aplikator lem, unit tepi embossing, sistem pencetakan dipesan oleh pelanggan.





Parameter





Bagian pertama



Mesin Rewinder



Parameter Teknis Utama
Sumber listrik	380V, 50Hz, 3 PH
Diameter Gulungan Selesai	90-150mm
Diameter Inti Gulungan Selesai	Φ 48 mm
Diameter Bahan Baku	≤Φ 1100 mm (Ukuran lain dapat disesuaikan)
Diameter Inti Bahan Baku	3 ”(76,2 mm) (Tersedia ukuran lain)
Lebar Bahan Baku	1750mm, hanya untuk memproduksi gulungan kertas dapur
GSM kertas mentah	19-25g
Pitch Perforasi	105 ~ 160mm
Kecepatan	120-150 meter / menit
Pengaturan Parameter	Tombol sentuh panel operasi Layar LCD
Pengontrol Program	Pengontrol yang Dapat Diprogram (PLC)
Mekanisme Mengemudi	penggerak sabuk sinkron
Roller Pengembos	Rol pengembos poliuretan
Jenis emboss	Poin ke poin
Unit warna	Tanpa pencetakan berwarna
Unit laminasi	Dengan laminasi
aki	Satu set
	40 buah rak yang dapat menyimpan 20 lembar gulungan jadi
Dudukan Kertas Melepas	2
Kekuasaan	Kontrol kecepatan frekuensi variabel, 32KW
Ukuran Mesin	9500 × 3100 × 2200mm (L × W × H)
Bobot	12000kg



Bagian kedua

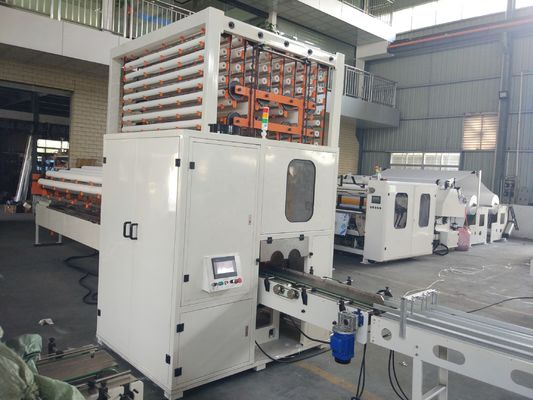

Rak penyimpanan kertas



panjang tisu toilet	1800mm (Spesifikasi lain perlu dibuat khusus)
diameter gulungan toilet	Φ95mm ~ Φ140mm
Simpan jumlah kertas	150 ~ 160 gulungan
Kecepatan simpan	25 gulungan / menit
Simpan jumlah kertas	Opsional 40 hingga 400 gulungan kertas (Spesifikasi harus dibuat khusus)
Ukuran mesin	4000 * 3000 * 5500mm (Spesifikasi sesuai ukuran sebenarnya)
PLC	PLC (Delta)



Bagian ketiga



Mesin Log Saw





Panjang tisu toilet	1750mm (Spesifikasi lain perlu dibuat khusus)
diameter gulungan toilet	Φ105 ~ φ115mm (Spesifikasi lain perlu dibuat khusus)
kecepatan desain	120 potong / menit
kecepatan stabil	100 potong / menit
Mempertajam sistem	Pneumatik, interval waktu penggilingan dapat disesuaikan
Sistem mengemudi	Motor servo delta
kekuasaan	11KW
ukuran mesin	6500 * 2500 * 2000mm (Spesifikasi lain sesuai ukuran sebenarnya)
ukuran pisau	φ610 * 4,7 (mm)
tegangan	380V 50HZ
berat mesin	4.5T



Bagian Keempat



Mesin pengemas gulungan / kemasan



kekuasaan	220V 50HZ
Daya sirkuit utama	0.74KW
Transformator daya pemotongan segel penyegelan	0.45KW
kekuatan total	1.19KW
tekanan udara	0,4 --- 0,5MPA

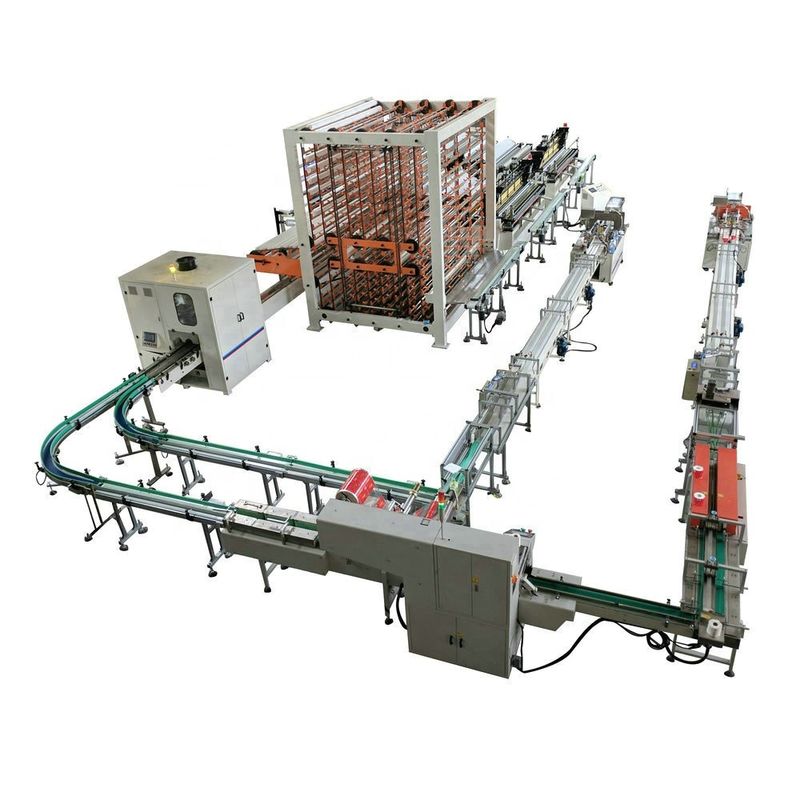

Lini Produksi Mesin Gulungan Kertas Toilet Termasuk







1.satu set kertas toilet otomatis penuh dan mesin perforasi



2.satu set mesin gergaji log otomatis penuh



3.satu set mesin pengepakan beberapa gulungan otomatis penuh







Fitur Utama Mesin Pembuat Kertas Toilet







1.Mengadopsi dengan teknologi pemrograman PLC Merek Siemens yang canggih,



2.Mengadopsi dengan Pengaturan Parameter Layar Sentuh Siemens.



3.Dudukan gulungan jumbo: 2. Setiap gulungan jumbo memiliki pengatur tegangan independen dan perangkat penyesuaian kiri-kanan, dan sabuk lebar pneumatik untuk memasukkan kertas,



4.Pneumatik mengangkat fungsi jumbo roll sangat meringankan intensitas tenaga kerja para pekerja



5.Fungsi mesin penghenti otomatis saat material habis akan meminimalkan pemborosan bahan baku.



6.Lanjutkan menambahkan perangkat yang mengkhawatirkan inti gulungan.



7. Kecepatan mesin: 180-200m / mnt



8.Pemotongan tepi otomatis, penyemprotan lem, dan penyegelan secara serempak dalam satu waktu.



9.Diagram alir produksi: Jumbo Roll Unrewinding --- Lem laminasi (Embossing Tissue) --- Perforating Tissue --- Edge Trimming and Spray Glue --- Selesai Kertas Toilet Log
