Mesin Pembuat Handuk Kertas Lipat V Otomatis Dengan Sistem Embossing
Spesifikasi Mesin Handuk Kertas V FOLD_20210...Spesifikasi Mesin Handuk Kertas V FOLD_20210...
Keterangan
Mesin Pembuat Handuk Kertas Lipat V Otomatis Dengan Sistem Embossingdigunakan untuk membuat Handuk Tangan Lipat V dengan embossing dan memotong kertas handuk. Lipatan produk adalah lipat tipe "C". Jenis kertas handuk ini digunakan secara luas di hotel, kantor dan dapur dll, yang nyaman dan sanitasi.Kami mengadopsi teknologi penyerapan vakum penuh ciptaan asli, kemampuan beradaptasi bahan baku sangat kuat. Lipat, pemotongan, penghitungan dll beberapa proses berjalan bersama.
Fungsi dan Fitur
1- Mengadopsi teknologi hisap vakum (Dipatenkan).Sebagian besar teknologi melebihi standar teknologi negara lain.
2- Dengan inverter (DELTA/MITSUBISHI/SIEMENS) untuk mengatur kecepatan kerja
3- Dengan detektor, berhenti secara otomatis saat kertas pecah atau habis
4- Pemuatan gulungan induk pneumatik, pengontrol tegangan web untuk menjamin kecepatan tinggi yang stabil;
5- Dilengkapi dengan sistem embossing, pemisahan kertas pneumatik.
6- Dilengkapi dengan pompa vakum Tipe Roots untuk pengoperasian mesin yang stabil.
7- Dengan tombol joging dan tombol Darurat pada mesin
8- Dengan timing belt dan transmisi gearbox, yang cocok untuk berbagai kualitas gulungan induk
9- Dapat mengatur tanggal kerja pada antarmuka DIA
10- Tambahkan minyak pelumas pada bagian penting secara teratur, untuk menjaga daya tahan bagian (opsional)
11- Catu daya: 380V, 60Hz, 3fase
Parameter teknik
|
Lebar maksimum
dari kertas mentah
|
910/1500/2050
|
|
Panjang pemotongan arah keluaran
|
180/190/195/200/210,ukuran lain yang akan ditentukan
|
|
Kecepatan
|
130m/mnt (1300 lembar/mnt/jalur)
|
|
Kecepatan operasi
|
100m/mnt(1000 lembar/menit/jalur)
|
|
Diameter luar maksimum
dari kertas mentah
|
1500,ukuran lain yang akan ditentukan
|
|
Perlindungan pemberian makan web
|
Monitor ketebalan web otomatis
|
|
Struktur bilah atas
|
Pemotongan pisau spiral berteknologi patenstruktur
|
|
Bawahstruktur pisau
|
Teknologi paten dengan lubang hisap di tepi pisau
|
|
Jenis penggerak
|
drive terpisah
|
|
Kontrol prosedur
|
PLC
|
|
Jenis lipat
|
Lipatan V
|
|
Pilihan
|
|
*Backstand
|
2~4 lapis (lapisan), untuk ditentukan
|
|
* Timbul
|
baja ke baja baja ke kain kempa, baja ke wol kertas, baja
untuk karet , untuk ditentukan
|
|
*Laminasi
|
beberapa jenis, sebutkan
|
|
* Sistem pemangkasan samping
|
Struktur pisau atas pemangkasan yang dipatenkan, sistem vakum menghilangkan kertas pemangkasan
|
|
*Perhitungan
|
Malposisi/penghitungan tinta, sebutkan
|
|
*Embossing tepi
|
pneumatik, counter-roller terintegrasi
|
|
*Kontrol tegangan web
|
Rol menari, kontrol otomatis penuh
|
1.1 Kertas tisu mentah:
- Ukuran gulungan induk: 1200mm * 1250mm (diameter * lebar);
- Karakter jaringan: 35-45gsm, satu lapis basah memperkuat kertas pulp kayu, permeabilitas udara yang baik
- Diameter inti dalam: 76mm
1.2.Unit pengumpanan kertas tisu:
- Satu set dudukan kertas, sabuk datar untuk kertas makan (pneumatik),
- Unit pemasangan kertas pneumatik

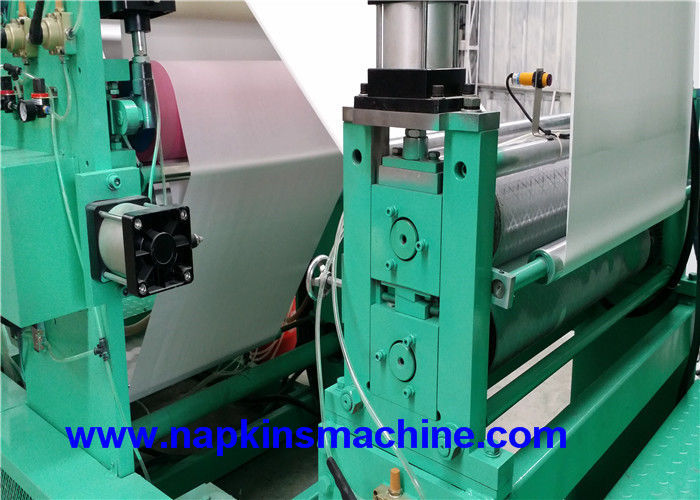

1.3.Satuan emboss:
- Satu set gulungan baja terhadap gulungan baja (pola sesuai kebutuhan pelanggan.)
- Unit penekan pneumatik
1.4.Unit lipat:
- Unit pemotong pisau putar (pisau atas diperbaiki)
- Fungsi menghitung (titik tinta untuk menghitung)
- Tipe lipat: M-fold penyerap vakum
- Ukuran terbuka: 240*240±2mm
- Ukuran dilipat: 240 * 65 ± 2mm * 5 jalur
- Kapasitas: 700 lembar / mnt * 5 jalur
- Unit penetral elektrostatik
1.5.Unit pengontrol:
- Inverter untuk mesin utama
- Pompa vakum akar, termasuk perangkat knalpot
- Fungsi darurat, jika jaringan rusak, mesin berhenti
- Catu daya: 380V, 50Hz, 7.5Kw (mesin utama) 22Kw (pompa vakum)
- Udara terkompresi: 0.55Mpa (disediakan oleh pembeli)
Mesin ini untuk membuat N lipat atau Multifold handuk kertas tangan, untuk handuk satu lapis, hanya perlu satu dudukan belakang untuk meletakkan satu gulungan induk, ini berbeda dengan mesin handuk lipat V, untuk mesin handuk lipat V, tanpa laminator lem, biasanya perlu dua dudukan belakang;
Kita bisa mengadopsi sistem pneumatik untuk embosser untuk pengoperasian yang mudah;
Jika klien membutuhkan, kami dapat mengadopsi sistem mengemudi individu untuk sandaran belakang, embosser dan kepala mesin;
Untuk mesin ini, biasanya setidaknya perlu membuatnya di 3 jalur;
NS paket layanan lengkap kami menyediakan: tata letak mesin dan bengkel Anda, membantu untuk membuat ereksi, commissioning, dan melatih para pekerja dll.
Prosedur Kerja: Embossing → cutting → N-folding

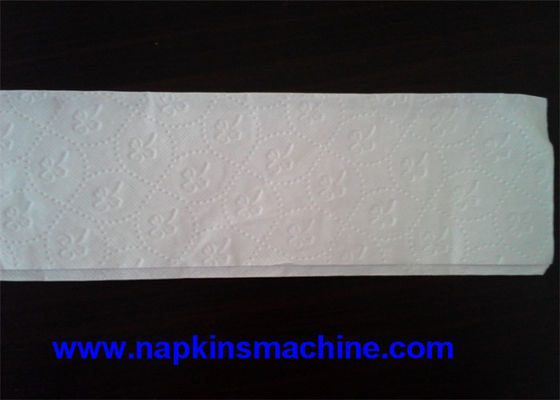

Produk jadi dapat dengan mudah ditarik keluar satu demi satu dari dispenser atau kotak kemasan.
Fitur utama:
1)Mengadopsi teknologi hisap vakum (Dipatenkan).Sebagian besar teknologi melebihi standar teknologi negara lain.
2)Dengan inverter (DELTA/SIEMENS/MITSUBISHI) untuk mengatur kecepatan kerja
3)Dengan detektor, berhenti secara otomatis saat kertas pecah atau habis
4)Pemuatan gulungan induk pneumatik, pengontrol tegangan web untuk menjamin kecepatan tinggi yang stabil berjalan
5)Dilengkapi dengan sistem embossing, pemisahan kertas pneumatik.
6)Dilengkapi dengan pompa vakum Tipe Roots untuk pengoperasian mesin yang stabil.
7)Dengan tombol joging dan tombol Darurat pada mesin
8)Dengan timing belt dan transmisi gearbox, yang cocok untuk berbagai kualitas gulungan induk
9)Dapat mengatur tanggal kerja pada antarmuka DIA
10)Tambahkan minyak pelumas pada bagian-bagian penting secara teratur, untuk menjaga daya tahan bagian (pilihan)
11)Catu daya: 380V, 60Hz, 3fase
Parameter Utama:
| Model Mesin |
SYM-NZ-2L |
SIM--NZ-3L |
SIM--NZ-4L |
SIM--NZ-5L |
SIM--NZ-6L |
SIM--NZ-7L |
SIM--NZ-8L |
| Lebar Gulungan Induk |
460mm |
690mm |
920mm |
1150mm |
1380mm |
1610mm |
1840mm |
| Terungkap Ukuran Handuk Tangan |
230 × 230mm (ukuran lain dapat disesuaikan) |
| Handuk Tangan Ukuran Lipat |
76,6×230mm (dengan toleransi ±2mm) |
| Diameter Gulungan Induk: |
1200mm (ukuran lain dapat disesuaikan) |
| Inti Dia.dari rol induk |
76.2mm (ukuran lain dapat disesuaikan) |
| Kecepatan |
160~200m/mnt. |
| Embosser |
Baja menjadi baja |
| Tata Bahasa Kertas Mentah |
30~45GSM |
| Sistem menggorok |
Menggorok penuh atau menggorok titik (kami menyarankan menggorok titik) |
| Sistem pelumasan |
Pelumasan reguler suku cadang kunci otomatis (opsional) |
| Sistem Mengemudi |
Gear dan timing belt |
| Unit Pelepasan |
Satu unit pengangkat / pemuatan pneumatik untuk satu gulungan induk |
| Menangkal |
Penandaan tinta |
| Kekuatan Mengemudi |
Pengatur kecepatan konversi frekuensi 6~7 KW |
| Sistem Vakum |
5.5~8KW (tergantung pada konfigurasi akhir) |
| Sistem pneumatik |
Kompresor Udara 5,5 KW (disiapkan oleh pelanggan) |
| Sistem Kontrol PLC & DIA |
DELTA/SIEMENS/MITSUBISHI |
| Dimensi (L × W × H) |
3000×1300~2000×2500mm (tergantung pada konfigurasi akhir) |
| Berat |
2000~4100kg (tergantung pada konfigurasi akhir) |
