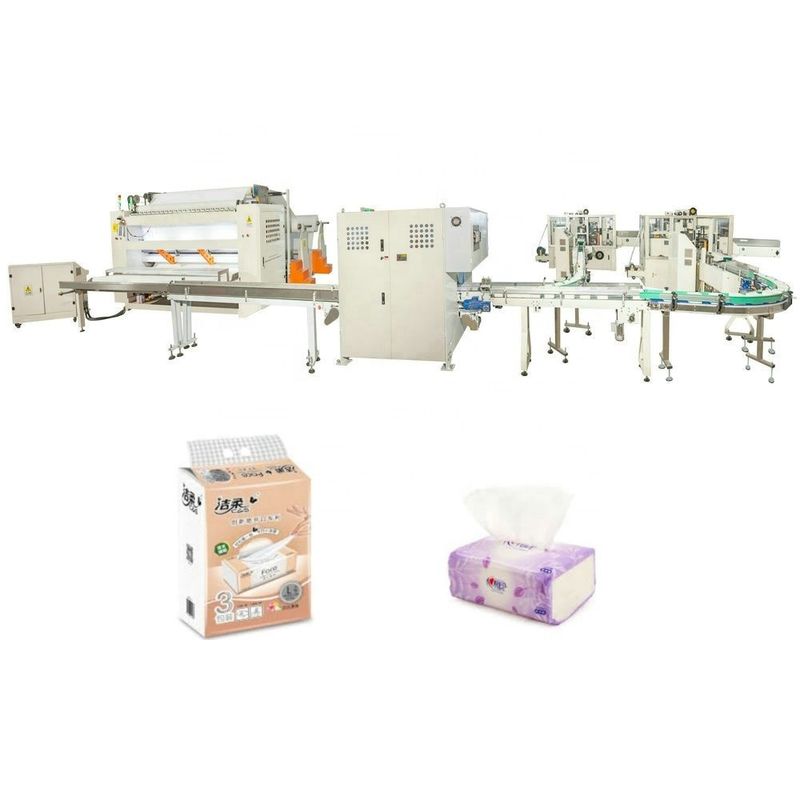

Karton Box Packing Lini Produksi Jaringan Wajah Dengan Mesin Pemotong Log Saw
Deskripsi
Karton Box Packing Lini Produksi Jaringan Wajah Dengan Mesin Pemotong Log Sawmemiliki fungsi embossing, slitting, lipat, menghitung dan membagi, pengambilan otomatis, pengangkutan / pengiriman otomatis, pemuatan otomatis, dan penyegelan otomatis dalam satu, yang seluruh proses produksinya adalah terpenuhi secara otomatis.Lini produksi ini memiliki keunggulan pengoperasian yang sederhana, efisiensi produksi yang tinggi, dan menjaga konsistensi produk jadi.Dengan produksi yang sepenuhnya otomatis, jumlah pekerja dapat dikurangi, sehingga sangat membantu menghemat biaya pekerja dan mengelola biaya dengan sangat baik.
Ituadalah terdiri dari TIGA bagian berikut:
1. Mesin Lipat Kertas Tisu Wajah Berkecepatan Tinggi Otomatis
2. Mesin Pemotong Otomatis Single Lane Log Saw
3. Mesin Pengemas Kertas Tisu Wajah Otomatis
Ini mengubah gulungan jumbo menjadi kertas tisu wajah terlipat.Seluruh lini bekerja dengan lancar dan berjalan stabil, menghemat biaya tenaga kerja.Itu pilihan terbaik untuk memproduksi kertas tisu wajah.
Spesifikasi
|
Lini Produksi Tisu Wajah Otomatis Penuh Sistem Lipat Tisu Wajah
|
|
Lebar Parent Roll
|
1550 / 2900mm
|
|
Ukuran Tisu Wajah Terbuka
|
190/200 ± 2mm
|
|
Ukuran Jaringan Wajah Terlipat
|
95/100 + 2mm
|
|
Kecepatan Desain
|
140m / menit.
|
|
Kecepatan Produksi
|
120m / mnt (Sesuai dengan spesifikasi)
|
|
Dia.dari Parent Roll
|
≤1500mm (ukuran lain dapat disesuaikan)
|
|
Kertas Unwinding Stand
|
2-6layer, drive individu (Lapisan harus ditentukan)
|
|
Mekanisme Lipat
|
Lipat hisap vakum
|
|
Lipat Cara
|
Antarmuka tipe V.
|
|
Cara Pemotongan Melintang
|
Pisau atas diperbaiki, pisau bawah dapat diputar
|
|
Sistem Pembagi Jaringan Wajah
|
|
Mekanisme Pembagian
|
Kontrol servo, pembagian otomatis
|
|
Menghitung Cara
|
Jumlah lembar diatur pada layar sentuh, penghitungan dan pembagian otomatis
|
|
Standar Penghitungan
|
100-250 lembar
|
|
Membagi Kecepatan
|
≤7 kali / menit.
|
|
Bentuk Produk Jadi
|
Otomatis
|
|
Berguling
|
Otomatis
|
|
Lebih halus
|
Otomatis
|
|
Sistem Penyimpanan Jaringan Wajah
|
|
Kuantitas Penyimpanan
|
160log
|
|
Kecepatan Bongkar
|
15logs / menit.
|
|
Kekuasaan
|
4.4KW
|
|
Sistem Pemotongan Jaringan Wajah
|
|
Model Mesin
|
TZ-FC150-2L
|
TZ-FC200-2L
|
|
Kecepatan
|
150 potong / menit.
|
200 potong / menit.
|
|
Saluran Pemotongan Kertas
|
Dua saluran
|
|
Sistem penggilingan pisau
|
Penggerindaan pisau pneumatik, parameter penggerindaan dapat diatur pada panel kontrol.
|
|
Umpan gerinda pisau
|
Gerinda pisau otomatis
|
|
Spesifikasi Blade
|
Pisau bundar φ610mm
|
|
Panjang Pemotongan Kertas
|
Atur di layar sentuh, Toleransi≤ ± 1mm
|
|
Toleransi Vertikal Blade
|
Toleransi≤ ± 1mm
|
|
Kesalahan Dua Tepi dari Panjang Pemotongan Kertas
|
Atur di layar sentuh
|
|
Pilihan
|
|
Embosser
|
Baja menjadi baja, baja menjadi karet
|
|
Tepi-embosser
|
Baja menjadi baja
|
|
Kemasan Film PE
|
Menurut tempat produksi, dapat dihubungkan dengan konveyor cerdas dan mesin pengemas film PE otomatis
|
|
Kemasan Kotak Karton
|
tempat produksi, dapat dihubungkan dengan konveyor cerdas dan mesin pengemas kotak karton otomatis (pembuat karton)
|
Spesifikasi Utama
Bagan Alir Produksi Kertas Tissue Wajah: gulungan jumbo yang tidak diputar - unit pelempar --- unit lipat ---- menggorok (memotong) --- menghitung --- keluaran.
1. Jumbo roll stand: 2: Wallboard type strcutuer, plat baja ketebalan 20mm
2. Struktur mesin Mian: Jenis papan dinding strcutuer, pelat baja ketebalan 50mm
3. Dilengkapi dengan sabuk lebar tipe pneumatik untuk membawa kertas, setiap gulungan jumbo memiliki pengatur tegangan independen dan alat pengatur kiri-kanan.
4. Unit jumbo roll pengangkat pneumatik untuk mengurangi tenaga kerja.
5. Berhenti otomatis saat kertas pecah untuk mengurangi pemborosan kertas
6. Lebar pemotongan dapat disesuaikan dari 100-210mm secara bebas.
5. Unit Opsional: unit timbul dan unit tepi timbul.
8. Akar sistem penyerap benjolan vakum dengan hisap yang kuat, tekanan negatif stabil.
9. mengadopsi kontrol program komputer PLC Siemens canggih, inverter frekuensi Siemens untuk menyesuaikan kecepatan,
10. menghitung otomatis dan mengatur tumpukan, dengan menyentuh Pengaturan Parameter layar
11. Unit timbul: Baja ke Baja
Suku Cadang Listrik dan merk Suku Cadang lainnya
|
TIDAK
|
Nama
|
Merek
|
Tempat Asli
|
|
1
|
Motor
|
Siemens
|
Cina
|
|
2
|
Bagian Pneumatik
|
Omron
|
Jerman
|
|
3
|
Pompa vakum
|
Longtech
|
Taiwai
|
|
3
|
Konverter frekuensi
|
Delta
|
Taiwai
|
Deskripsi Produk
Mesin Pembuat Produk Kertas Tisu Wajah Berkualitas Tinggi
Fitur:
Alur kerja mesin pembuat tisu wajah: Gulungan jumbo yang telah dipotong sesuai lebar yang diinginkan dipotong oleh silinder penggorengan, dan kemudian disatukan menjadi lembaran tisu wajah persegi panjang yang saling tumpang tindih.
Mesin ini mengadopsi penggerak motor servo independen, dan fungsi penandaan otomatis untuk kontrol tegangan kertas. Fitur kecepatan tinggi, pelipatan yang bagus, dan pengoperasian yang mudah.
1.Dapat memesan baja ke gulungan embossing karet, dipisahkan secara pneumatik.
2. Rak dinding dan Mesin menjalankan stabilitas dan sangat baik dan cepat.
3. Pemuatan gulungan jumbo pneumatik, penggerak kertas pneumatik, penambahan kecepatan stepless, dan kontrol tegangan web.
4. Dilengkapi dengan pompa vakum tipe akar untuk menjalankan mesin dengan stabil.
5. Jadikan berbagai lebar produk sebagai persyaratan.
6. Dilengkapi dengan unit emboss tepi untuk menjaga agar plise tetap bersama.
7. Mesin akan berhenti saat kertas pecah, menghindari pemborosan karena tidak ada kertas atau kertas yang pecah.
8. Jaring dapat diulirkan pada mesin dengan dua tombol jog, Ini lebih aman dan lebih mudah untuk memasang jaring.
1.Spesifikasi Mesin Lipat Tisu Wajah:
|
Model Mesin
|
SYM-190 / 6L (Ukuran lain yang akan ditentukan)
|
|
Produk Jadi Ukuran Tidak Dilipat
|
95x (120-210) x2mm
|
|
Ukuran Produk Lipat
|
190x (120-210) x2mm
|
|
Lebar Bahan Baku
|
1260 mm
|
|
Diameter Bahan Baku
|
1200mm
|
|
Diameter Inti Bahan Baku
|
76,2 mm
|
|
Kapasitas Output (8 jam)
|
2000-3000kg
|
|
Unit Pengembosan
|
Baja menjadi karet
|
|
Mengembos Tepi
|
Timbul tepi baja ke baja, regulasi pneumatik independen
|
|
Unit menggorok
|
Pemotongan pneumatik
|
|
Daya Penggerak Servo Utama
|
5.5kw
|
|
Daya Motor Frekuensi Unwind
|
1.5kw (2 unit)
|
|
Sistem Vakum
|
Pompa vakum 18,5 kw (Taiwan Roots blower)
|
|
Sistem pneumatik
|
Kompresor udara 3HP, Min.tekanan 5kg / cm2PA (Penyedia oleh pengguna sendiri)
|
|
Sistem Mengemudi
|
Sabuk waktu
|
|
Dimensi
|
5870x2800x2207mm
|
|
Bobot
|
Sekitar 5 ton
|
2. Spesifikasi Mesin Pemotong Log Saw Single Channel:
|
Penunjukan
|
Nilai parameter
|
|
Panjang tidak ada jaringan wajah yang terpotong
|
minimal 500mm
|
|
Ketinggian jaringan
|
30 ~ 130mm
|
|
Kecepatan Mesin
|
20 ~ 150 potong / menit
|
|
Operasi cepat
|
20 ~ 120 potong / menit
|
|
Diameter luar pisau bundar
|
Φ610mm
|
|
Pemotong kertas dengan kecepatan tertinggi pisau bundar
|
980R / menit
|
|
Spesifikasi produk jadi
|
70 ~ 300mm
|
|
Lebar kertas
|
70 ~ 110mm
|
|
Panjang Pemotongan
|
70 ~ 300mm
|
|
Panjang Sisa
|
20 ~ 65mm
|
|
Kekuasaan
|
11KW
|
|
Sumber Daya listrik
|
380V 50Hz
|
|
Sumber udara
|
0,5 ~ 0,8MPa
|
|
Ukuran Mesin
|
4600 * 1700 * 2500mm
|
|
Berat mesin
|
2300 ~ 2600kg
|
|
Rem
|
Pengaturan parameter (otomatis / manual)
|
|
Melangkah pisau pengasah
|
Pengaturan parameter (otomatis)
|
|
Pisau pengasah pneumatik
|
Pengaturan parameter (otomatis / manual)
|
|
Meniup angin
|
tanpa
|
|
Sakelar tekanan total
|
Nilai (bukan)
|
|
Antarmuka manusia-komputer
|
DELTA
|
|
Pengubah frekuensi
|
|
|
Drive Servo
|
DELTA
|
3. Spesifikasi Mesin Pengemas Tisu Wajah:
1. Mengadopsi cara pengepakan dengan membungkus, melipat dan menyegel dengan struktur kompak, itu membuat paket terlihat indah dan segelnya kencang.
2. Dikontrol oleh pengaturan kecepatan stepless, layar sentuh, dan PLC, tampilan pada antarmuka manusia-mesin membuat perawatan menjadi lebih sederhana.
3. Diterapkan dengan konveyor makan pengaturan otomatis, akan lebih mudah untuk menghubungkan konveyor dengan jalur produksi otomatis, menghemat biaya tenaga kerja secara maksimal.
4. Menghemat banyak bahan pengepakan melalui pemeriksaan fotosel, pelacakan servo, dan penghentian otomatis pengumpanan film tanpa produk.
5. Otomatisasi tinggi, profesi tinggi, efisiensi tinggi dan sedikit masalah.
6. Dengan berbagai ukuran kemasan, berbagai ukuran kemasan dapat dengan cepat dipertukarkan.
|
Ukuran jaringan:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Kecepatan pengepakan:
|
40-70 tas / menit
|
|
Pasokan udara:
|
0,5-0,8MPa
|
|
Berat mesin:
|
3300kg
|
|
Dimensi luar (LxWxH):
|
5885x3560x1925 (mm)
|
|
Daya pemanas:
|
3.6kw
|
|
Tenaga motor:
|
3.6kw
|
|
Ukuran kemasan:
|
≤230x190x100 (mm)
|
|
Kebisingan kerja:
|
≤78dB
|
|
Film kemasan:
|
CPP
|
|
Jenis catu daya:
|
380V, 50Hz
|
4. Spesifikasi Mesin Pengemas Semi Otomatis Dua Outlet Multi Tas:
|
Ukuran Kemasan
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Kecepatan Pengepakan
|
10-20 tas / menit
|
|
Tekanan Gas
|
0,5mpa-0,8mpa
|
|
Tegangan & Frekuensi
|
380V, 50Hz, 3Phase
|
|
Daya Total
|
0.8kw
|
|
Bobot
|
1000kg
|
|
Dimensi Keseluruhan
|
4900x1650x1280mm
|
|
Kantong kertas tisu (satu baris / dua baris)
|
Kantong kertas tisu (satu baris / dua baris)
|
