Mesin Packing Toilet Roll Sepenuhnya Otomatis dengan PLC dan Layar Sentuh
Deskripsi

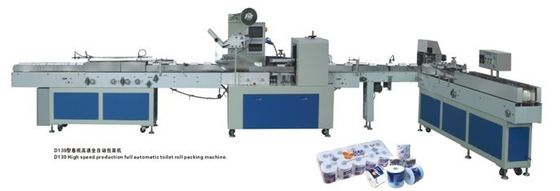

Two Sides Sealing Toilet Paper Roll Packing Machine dengan 80-120 gulungan / menit digunakan untuk mengemas gulungan tisu toilet gulungan tunggal.Mesin ini otomatis penuh dan dengan PLC dan Layar Sentuh.
Spesifikasi
|
Lingkup aplikasi
|
Gulungan kertas toilet
|
|
Cara In-feed
|
Otomatis penuh
|
|
Kecepatan Desain
|
30 ~ 150 gulungan / menit.
|
30 ~ 180 gulungan / menit.
|
30 ~ 200 gulungan / menit.
|
|
Kecepatan Produksi
|
30 ~ 120 gulungan / menit.
|
30 ~ 150 gulungan / menit.
|
30 ~ 180 gulungan / menit.
|
|
Waktu Rata-rata untuk Transformasi Spesifikasi
|
≤ 5 menit.
|
|
Ubah Film Pengepakan
|
≤ 1 menit.
|
|
Diameter Gulungan Kertas Toilet
|
Φ85 –120mm (disesuaikan)
|
|
Panjang Gulungan Kertas Toilet
|
L80 - L115mm (disesuaikan)
|
|
Toleransi Diameter Gulungan Kertas
|
± 5mm
|
|
Toleransi Panjang Gulungan Kertas
|
± 3mm
|
|
Rentang Kesalahan Posisi Desain Pencetakan
|
Arah mesin pengepakan ± 3mm
|
|
Dimensi Mesin (L × W × H)
|
4000 × 800 × 1480mm (tergantung konfigurasi)
|
|
Kemasan Tempat Rol Film
|
Tunggal
|
Tunggal
|
Dua kali lipat
|
|
Berat Mesin
|
1000kg ~ 1500 (tergantung konfigurasi)
|
|
Bahan Film
|
BOPP.SPP.CPP
|
|
Ketebalan Film
|
0,015 - 0,03 mm
|
|
Diameter Gulungan Film Maks
|
≤Φ380mm
|
|
Diameter Reel Inti
|
Φ70 - 76mm
|
|
Lebar Gulungan Film Maks
|
≤Φ430mm
|
|
Konsumsi Udara Terkompresi
|
150 L / menit.
|
|
Tekanan Sistem Pneumatik
|
6 MPA
|
|
Sumber Daya listrik
|
380V / 50HZ
|
|
Daya Total
|
3 ~ 4KW (tergantung konfigurasi)
|
|
Variasi Tegangan
|
± 10%
|
|
Masukan I / O (VDC)
|
24VDC
|
|
Output I / O (VDC)
|
24VDC
|
|
Komponen Kontrol Gerak Utama
Standar Konfigurasi
|
TECO, DELTA, OMRON, WEINWIEW dan DOMESTIC FAMOUS BRAND HDNEST,
HRB, TR PLANEARY, HUYU, VTV, dll. (Disesuaikan)
|
|
Warna dan Kerajinan Mesin
|
Logam perak, pelapis cat
|
Fungsi utama
1.Mengadopsi cara pengepakan dengan membungkus, melipat dan menyegel dengan struktur kompak,
itu membuat kemasannya terlihat cantik dan segelnya kencang.
2.Dikontrol oleh pengaturan kecepatan stepless, layar sentuh dan PLC, tampilan di
antarmuka manusia-mesin membuat perawatan menjadi lebih sederhana.
3.Diterapkan dengan konveyor makan yang mengatur otomatis, akan lebih mudah untuk menghubungkan
konveyor dengan jalur produksi otomatis, menghemat biaya tenaga kerja semaksimal mungkin.
4.Menghemat banyak bahan pengepakan melalui pemeriksaan fotosel, pelacakan servo,
dan penghentian otomatis pengumpanan film tanpa produk.
5.Otomatisasi tinggi, profesi tinggi, efisiensi tinggi, dan lebih sedikit masalah.
6.Dengan rentang ukuran kemasan yang luas, berbagai ukuran kemasan dapat dengan cepat dipertukarkan.
7.Sobekan yang mudah dibuat dengan cara pemotongan pneumatik dan gulungan.Ini diterapkan dengan stepless
kecepatan motor dan motor servo sebagai sistem kontrol.
Merek Suku Cadang Listrik
|
Tidak
|
Bagian nama
|
Merek
|
Catatan
|
|
1
|
Panel kendali utama
|
Benar
|
|
|
2
|
Inverter
|
Panasonic
|
1.5kw
|
|
3
|
Inverter
|
Panasonic
|
0.4kw
|
|
4
|
Relai yang solid
|
Shanghai Chaocheng
|
|
|
5
|
Saklar daya
|
FUJI
|
30A
|
|
6
|
Photocell
|
SUNX
|
|
|
7
|
Layar sentuh
|
HITECH
|
|
|
8
|
Temp.pengontrol
|
OMRON
|
|
|
9
|
Motor
|
VTV
|
|
|
10
|
Bantalan
|
NSK
|
|

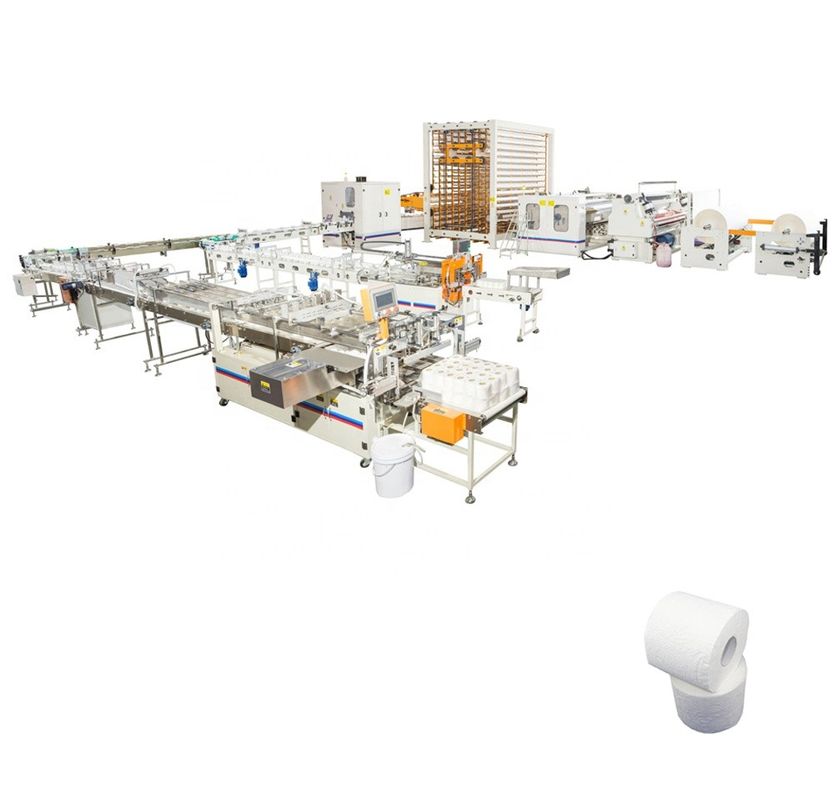

Penjualan Pabrik Harga Rendah Lini Produksi Kertas Tisu Mesin Pembuat Kertas Toilet Untuk Dijual
Fitur:

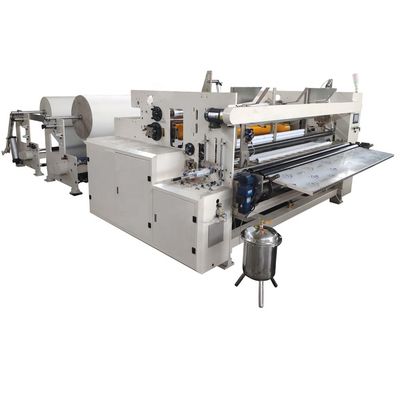

Kertas Toilet Kecepatan Tinggi Otomatis / Mesin Penggulung Gulungan Maxi untuk pemrosesan gulungan kertas toilet / gulungan maxi.
Mesin memiliki unit makan inti, dapat melakukan keduanya dengan dan tanpa inti.Bahan baku dari jumbo roll setelah full embossing atau edge embossing, kemudian perforasi, pemotongan ujung dan semprot lem ekor menjadi log.Kemudian bisa bekerja dengan mesin potong dan mesin pengepakan untuk menjadi produk jadi.Mesin dikontrol oleh PLC, orang mengoperasikannya melalui layar sentuh, seluruh proses otomatis, mudah dioperasikan, menurunkan biaya manusia.Dan mesin kami dapat dibuat khusus sesuai dengan kebutuhan klien.
|
Model
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Jumbo Roll Max.lebar
|
1350mm
|
1750 mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750 mm
|
|
Max.Diameter Gulungan Jumbo
|
2-3 berdiri (mohon tentukan saat memesan)
Berat kertas gram 13-16 g / m2
|
|
Klasemen Jumbo Roll
|
Standardφ3 "(76.2mm) (Ukuran lain ditentukan)
|
|
Pengaturan data
|
HMI
|
|
Pengontrol pemrograman
|
PLC, layar sentuh
|
|
Operasikan Kecepatan
|
0-230m / min 15000-25000 gulungan / 8 jam
|
|
Selesai Log Luar dia.
|
φ90-140mm
|
|
Selesai Log Inner dia.
|
φ38-76mm
|
|
Jarak Perforasi
|
100-150mm
|
|
Penggerak mekanis
|
Mengemudi dengan gear box Stepless
|
|
Sistem Udara
|
Kompresor udara 3HP, min.tekanan 5kg / cm2pa (disediakan oleh pengguna)
|
|
Penggerak utama
|
Pengaturan kecepatan konversi frekuensi 7.5-15KW 380V, 50HZ
|
|
Unit pengembosan
|
Baja menjadi karet
|
|
Ukuran
|
6x3x1.7 (panjang x lebar x tinggi); (m)
|
|
Bobot
|
3T-4T (tergantung Model yang Anda miliki)
|
|
Pilihan:
|
|
|
Roller Embossment
|
Pesawat, Set Tunggal, Set Ganda Dapat dipesan
|
|
Unit Pencetakan Warna
|
1-2 Warna bisa dipesan
|
|
Unit Laminasi
|
Bisa Dipesan
|
|
Garis Timbul Tepi
|
Baja ke Baja Dioperasikan dengan Pneumatik
|
Bagian Laminasi Warna Deco:
