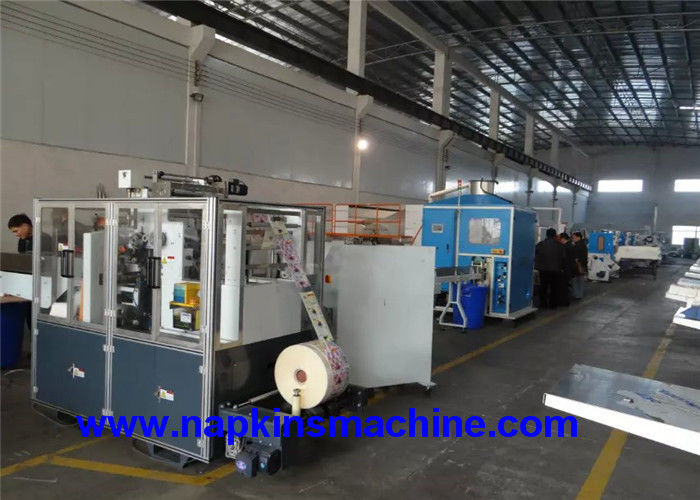

Mesin Lipat Tisu Wajah dan Mesin Pengemas Lini Produksi Kertas
Deskripsi
Lini Produksi Kertas Tisu Wajah Berkecepatan Tinggi Otomatis Servo Motor Driven adalah terutama untuk produksi tisu wajah kotak, tisu wajah gambar lembut dan handuk kertas lipat v. Seluruh proses produksi berjalan seperti ini: kertas mentah dimasukkan ke dalam mesin lipat dan keluaran jaringan wajah terlipat, celah dan diurutkan secara otomatis dan dimasukkan ke dalam kemasan kotak mesin atau mesin pengemas plastik.Lini produksi ini diekspor ke Eropa dan Asia Tenggara dan pasar lainnya, telah memenangkan pujian dari pelanggan baru dan reguler.Ini mengadopsi sistem pemrograman komputer PLC canggih dan kecepatan disesuaikan dengan inverter, unit susun otomatis.Panel operasi HMI untuk memasukkan semua data.
Spesifikasi
|
Model
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
Ukuran lain untuk ditentukan.
|
|
Lebar gulungan jumbo
|
400 mm
|
600 mm
|
800mm
|
1000mm
|
1200mm
|
2000mm
|
|
Ukuran tidak dilipat
|
200x200mm ± 2mm 210x210mm ± 2mm 250x230mm ± 2mm
|
|
Ukuran terlipat
|
200x100mm ± 2mm 210x105mm ± 2mm 250x115mm ± 2mm
|
|
Diameter gulungan jumbo
|
≤1200mm.
|
|
Diameter inti bagian dalam
|
3 inci (76 mm)
|
|
Bahan baku
|
13-18 g / m2 untuk 2 lapisan, 18-35 g / m2 untuk jaringan pulp kayu lapis tunggal.
G / m2 lainnya untuk disesuaikan.
Bahan lain seperti Nonwoven atau Airlaid untuk disesuaikan.
|
|
Kecepatan Produksi
|
900-1200 lembar / menit / jalur, tergantung ukuran, kualitas kertas, dan pengoperasian pekerja.
|
|
Bagian Lipat
|
Lipat vakum dengan pompa vakum.
V lipat / Interfold.Lipat N, lipat M, lipat C atau lipat khusus untuk disesuaikan.
Pisau atas tetap, pisau bawah berputar.
|
|
Bagian Unwinder
|
Dua Back Stand.
Pemuatan otomatis jumbo roll secara pneumatik.
Dengan penggerak sabuk datar lebar.
Dengan sistem tegangan yang diatur secara manual dengan kerucut katrol
Digerakkan oleh motor independen, setiap jumbo roll dikendalikan oleh motor independen.TIDAK ADA rantai.
|
|
Bagian pengembosan
|
Baja ke unit pengembosan karet.
Sistem kontrol pneumatik.Dikendalikan oleh silinder.
Dengan penghapus oli felt untuk menghilangkan listrik statis, limbah jaringan, dan debu dari penggulung.
|
|
Sistem ketegangan
|
Secara manual disesuaikan dengan kerucut katrol atau pengontrol kecepatan.
|
|
Sistem penghitungan
|
Penghitungan pneumatik.
Penghitungan Stagger Kiri-Kanan atau tanda tinta.
|
|
Sistem pengaturan
|
Kontrol kecepatan frekuensi (kontrol inverter)
Fungsi JOG
Fungsi berhenti darurat
Berhenti otomatis jika kertas pecah.
Deteksi sensor optik
|
|
Daya Terpasang
|
4-11KW untuk motor utama, 7,5-37 KW untuk pompa vakum, 3phase 380V 50hz atau disesuaikan.
|
|
Tekanan udara
|
0,5Mpa (disiapkan oleh pelanggan).
|
|
Sistem Pemotongan
|
|
Mesin pemotong
|
Gergaji Kayu
|
Gergaji Pita Otomatis
|
|
Kecepatan memotong
|
80-130 potong / menit / saluran x 1 atau 2 saluran
|
40-70 potong / menit
|
|
Ukuran bundel jaringan yang bisa diterapkan
|
lebar: 45 mm - 120 mm, Dapat disesuaikan
Tinggi: 30mm -140 mm, Dapat Disesuaikan
Panjang: 200-2800mm pelacakan servo panjang sewenang-wenang (dapat disesuaikan)
|
|
Ukuran pemotongan
|
Pelacakan servo, dapat disesuaikan.
|
|
Sistem pengaturan
|
Pelacakan servo, kontrol PLC, tampilan layar sentuh LCD.
|
|
Daya Terpasang
|
8KW, AC380V 50hz atau disesuaikan.
|
4KW, AC380V 50hz atau disesuaikan.
|
|
Sistem Pengepakan
|
|
Mesin
|
Mesin Pengemas Kotak Karton Otomatis
|
Mesin Pengemas Plastik Jenis Lembut yang sepenuhnya otomatis
|
|
Kecepatan Pengepakan
|
25-30 kotak / menit
|
60-75 tas / menit
|
|
Daya Terpasang
|
0.75Kw untuk motor utama 2.4Kw untuk daya Pemanasan,
3phase 380v 50hz atau disesuaikan.
|
5.4Kw untuk motor utama 3.6Kw untuk daya Pemanasan,
3phase 380v 50hz atau disesuaikan.
|
|
Item Pilihan
|
|
Bagian Laminasi
|
Bersarang ke Laminasi bersarang atau Titik ke titik.
|
|
Bagian Pengembosan
|
Baja menjadi baja atau baja menjadi karet.
Teknologi emboss yang baru diinovasi.
|
|
Bagian Percetakan
|
1-4 warna pencetakan flexographic
Pencetakan tinta berbasis air
Anilox keramik
Sistem pengeringan
Sistem pencetakan tertutup
|
|
Sistem Panduan Web Otomatis
|
Sistem listrik
|
|
Sistem tegangan web otomatis
|
Merek terkenal
|
Spesifikasi Utama
Bagan Alir Produksi Kertas Tisu Wajah: gulungan jumbo yang tidak diputar - unit pelempar --- unit lipat ---- menggorok (memotong) --- menghitung --- keluaran.
1. Jumbo roll stand: 2: Wallboard type strcutuer, plat baja ketebalan 20mm
2. Struktur mesin Mian: Jenis papan dinding strcutuer, pelat baja ketebalan 50mm
3. Dilengkapi dengan sabuk lebar tipe pneumatik untuk membawa kertas, setiap gulungan jumbo memiliki pengatur tegangan independen dan alat pengatur kiri-kanan.
4. Unit jumbo roll pengangkat pneumatik untuk mengurangi tenaga kerja.
5. Berhenti otomatis saat kertas pecah untuk mengurangi pemborosan kertas
6. Lebar pemotongan dapat disesuaikan dari 100-210mm secara bebas.
5. Unit Opsional: unit timbul dan unit tepi timbul.
8. Akar sistem penyerap benjolan vakum dengan hisap yang kuat, tekanan negatif stabil.
9. mengadopsi kontrol program komputer PLC Siemens canggih, inverter frekuensi Siemens untuk menyesuaikan kecepatan,
10. menghitung otomatis dan mengatur tumpukan, dengan menyentuh Pengaturan Parameter layar
11. Unit timbul: Baja ke Baja
Suku Cadang Listrik dan merk Suku Cadang lainnya
|
TIDAK
|
Nama
|
Merek
|
Tempat Asli
|
|
1
|
Motor
|
Siemens
|
Cina
|
|
2
|
Bagian Pneumatik
|
Omron
|
Jerman
|
|
3
|
Pompa vakum
|
Longtech
|
Taiwai
|
|
3
|
Konverter frekuensi
|
Delta
|
Taiwai
|
Deskripsi Produk
Mesin Pembuat Produk Kertas Tisu Wajah Berkualitas Tinggi
Fitur:
Alur kerja mesin pembuat tisu wajah: Gulungan jumbo yang telah dipotong sesuai lebar yang diinginkan dipotong oleh silinder penggorengan, dan kemudian disatukan menjadi lembaran tisu wajah persegi panjang yang saling tumpang tindih.
Mesin ini mengadopsi penggerak motor servo independen, dan fungsi penandaan otomatis untuk kontrol tegangan kertas. Fitur kecepatan tinggi, pelipatan yang bagus, dan pengoperasian yang mudah.
1.Dapat memesan gulungan embossing baja ke karet, dipisahkan secara pneumatik.
2. Rak dinding dan Mesin menjalankan stabilitas dan sangat baik dan cepat.
3. Pemuatan gulungan jumbo pneumatik, penggerak kertas pneumatik, penambahan kecepatan stepless, dan kontrol tegangan web.
4. Dilengkapi dengan pompa vakum tipe akar untuk menjalankan mesin dengan stabil.
5. Jadikan berbagai lebar produk sebagai persyaratan.
6. Dilengkapi dengan unit emboss tepi untuk menjaga agar plise tetap bersama.
7. Mesin akan berhenti saat kertas pecah, menghindari pemborosan yang disebabkan oleh tidak ada kertas atau kertas yang pecah.
8. Jaring dapat di-thread pada mesin dengan dua tombol jog, Ini lebih aman dan lebih mudah untuk memasang web.
1.Spesifikasi Mesin Lipat Tisu Wajah:
|
Model Mesin
|
SYM-190 / 6L (Ukuran lain yang akan ditentukan)
|
|
Produk Jadi Ukuran Tidak Dilipat
|
95x (120-210) x2mm
|
|
Ukuran Produk Lipat
|
190x (120-210) x2mm
|
|
Lebar Bahan Baku
|
1260 mm
|
|
Diameter Bahan Baku
|
1200mm
|
|
Diameter Inti Bahan Baku
|
76,2 mm
|
|
Kapasitas Output (8 jam)
|
2000-3000kg
|
|
Unit Pengembosan
|
Baja menjadi karet
|
|
Mengembos Tepi
|
Timbul tepi baja ke baja, regulasi pneumatik independen
|
|
Unit menggorok
|
Menggorok pneumatik
|
|
Daya Penggerak Servo Utama
|
5.5kw
|
|
Unwind Frequency Motor Power
|
1.5kw (2 unit)
|
|
Sistem Vakum
|
Pompa vakum 18,5 kw (Taiwan Roots blower)
|
|
Sistem pneumatik
|
Kompresor udara 3HP, Min.tekanan 5kg / cm2PA (Penyedia oleh pengguna sendiri)
|
|
Sistem Mengemudi
|
Sabuk waktu
|
|
Dimensi
|
5870x2800x2207mm
|
|
Bobot
|
Sekitar 5 ton
|
2. Spesifikasi Mesin Pemotong Log Saw Single Channel:
|
Penunjukan
|
Nilai parameter
|
|
Panjang tidak ada jaringan wajah yang terpotong
|
minimal 500mm
|
|
Ketinggian jaringan
|
30 ~ 130mm
|
|
Kecepatan Mesin
|
20 ~ 150 potong / menit
|
|
Operasi cepat
|
20 ~ 120 potong / menit
|
|
Diameter luar pisau bundar
|
Φ610mm
|
|
Pemotong kertas dengan kecepatan tertinggi pisau bundar
|
980R / menit
|
|
Spesifikasi produk jadi
|
70 ~ 300mm
|
|
Lebar kertas
|
70 ~ 110mm
|
|
Panjang Pemotongan
|
70 ~ 300mm
|
|
Panjang Sisa
|
20 ~ 65mm
|
|
Kekuasaan
|
11KW
|
|
Sumber Daya listrik
|
380V 50Hz
|
|
Sumber udara
|
0,5 ~ 0,8MPa
|
|
Ukuran Mesin
|
4600 * 1700 * 2500mm
|
|
Berat mesin
|
2300 ~ 2600kg
|
|
Rem
|
Pengaturan parameter (otomatis / manual)
|
|
Melangkah pisau pengasah
|
Pengaturan parameter (otomatis)
|
|
Pisau mengasah pneumatik
|
Pengaturan parameter (otomatis / manual)
|
|
Meniup angin
|
tanpa
|
|
Sakelar tekanan total
|
Nilai (bukan)
|
|
Antarmuka manusia-komputer
|
DELTA
|
|
Pengubah frekuensi
|
|
|
Drive Servo
|
DELTA
|
3. Spesifikasi Mesin Pengemas Tisu Wajah:
1. Mengadopsi cara pengepakan dengan membungkus, melipat dan menyegel dengan struktur kompak, itu membuat paket terlihat indah dan segel dikencangkan.
2. Dikontrol oleh pengaturan kecepatan stepless, layar sentuh, dan PLC, tampilan pada antarmuka manusia-mesin membuat perawatan menjadi lebih sederhana.
3. Diterapkan dengan konveyor makan pengaturan otomatis, akan lebih mudah untuk menghubungkan konveyor dengan jalur produksi otomatis, menghemat biaya tenaga kerja secara maksimal.
4. Menghemat banyak bahan pengepakan melalui pemeriksaan fotosel, pelacakan servo, dan penghentian otomatis pengumpanan film tanpa produk.
5. Otomatisasi tinggi, profesi tinggi, efisiensi tinggi dan sedikit masalah.
6. Dengan berbagai ukuran pengepakan, berbagai ukuran pengepakan dapat dengan cepat dipertukarkan.
|
Ukuran jaringan:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Kecepatan pengepakan:
|
40-70 tas / menit
|
|
Pasokan udara:
|
0,5-0,8MPa
|
|
Berat mesin:
|
3300kg
|
|
Dimensi luar (LxWxH):
|
5885x3560x1925 (mm)
|
|
Daya pemanas:
|
3.6kw
|
|
Tenaga motor:
|
3.6kw
|
|
Ukuran kemasan:
|
≤230x190x100 (mm)
|
|
Kebisingan kerja:
|
≤78dB
|
|
Film kemasan:
|
CPP
|
|
Jenis catu daya:
|
380V, 50Hz
|
4. Spesifikasi Mesin Pengemas Semi Otomatis Dua Outlet Multi Tas:
|
Ukuran Kemasan
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Kecepatan Pengepakan
|
10-20 tas / menit
|
|
Tekanan Gas
|
0,5mpa-0,8mpa
|
|
Tegangan & Frekuensi
|
380V, 50Hz, 3Phase
|
|
Daya Total
|
0.8kw
|
|
Bobot
|
1000kg
|
|
Dimensi Keseluruhan
|
4900x1650x1280mm
|
|

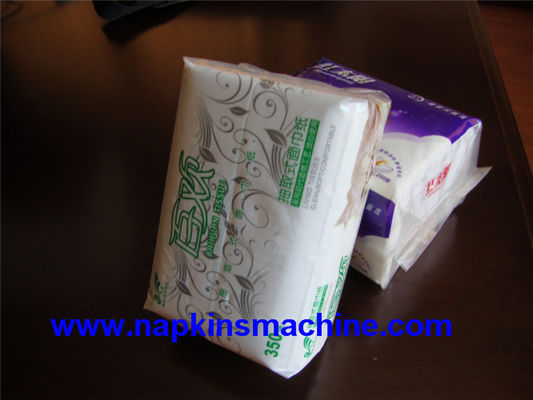

Kantong kertas tisu (satu baris / dua baris)
|
Kantong kertas tisu (satu baris / dua baris)
|
