Dua Rolls Wrapping Lini Produksi Toilet Roll, Kontrol Program PLC
Deskripsi

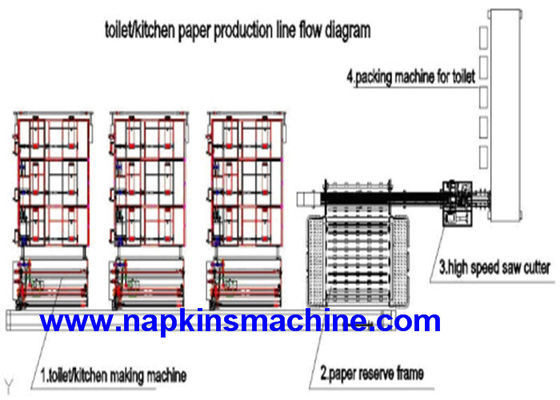

Dua Rolls Wrapping Toilet Tissue Paper Roll Membuat Lini Produksi Mesinterdiri dari unit rewinding, unit akumulasi, unit transfer otomatis, dan gergaji log otomatis, yang semuanya disinkronkan melalui sistem operasi lanjutan.Sepanjang lini kami telah memasang pengontrol tegangan web, sensor kelainan, penghentian darurat dan keselamatan, dan driver konversi frekuensi yang disinkronkan untuk memastikan produksi yang sempurna.
Prosesnya dimulai dengan memuat jumlah gulungan jumbo yang ditentukan menggunakan sistem pemuatan pneumatik otomatis ke posisinya masing-masing.Kemudian mereka disambungkan melalui mesin dengan tombol joging melalui berbagai tahapan hingga mencapai posisi awal pada inti yang telah dibuat sebelumnya.Kemudian dengan menekan satu tombol siklus produksi dimulai.
Siklus ini dimulai dengan melilitkan jaringan jaringan ke intinya dan mendorongnya ke pemangkasan dan penyegelan ekor.Setelah itu log yang sudah selesai dikeluarkan ke akumulator yang menyimpan sejumlah log tertentu, dan secara otomatis memasukkannya dalam pasangan dua ke dalam konveyor umpan masuk dari Gergaji Kayu.Dengan sistem pemotongan dan penajaman mata pisau yang canggih, gergaji kayu otomatis ini memotong dua batang kayu menjadi lebar gulungan akhir yang diinginkan dengan cara yang tepat dan dikontrol secara elektronik.Mereka keluar dari gergaji kayu dengan dua konveyor keluar untuk pengepakan lebih lanjut sesuai dengan kebutuhan pemasaran pelanggan.
Parameter Teknis
Mesin rewinding otomatis penuh
|
Model Mesin
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
3500
|
|
Lebar (mm)
|
1300
|
1800
|
2000
|
2200
|
2500
|
2800
|
3000
|
3200
|
3500
|
|
Diameter Produk Jadi
|
f 90-150 (Keketatan dapat disesuaikan)
|
|
Produk Jadi Diameter Dalam
|
f 30-50 mm
|
|
Diameter gulungan jumbo (mm)
|
f 1500 (Ukuran lain bisa dipesan)
|
|
Diameter dalam gulungan jumbo
|
3 ”, 76,2 mm (ukuran lain dapat dipesan)
|
|
Jarak perforasi (mm)
|
4 (bilah): 90 - 160mm, 2 (bilah): 180 - 320mm
Unit pemisah pneumatik udara
|
|
Kecepatan produksi
|
180 - 220 m / menit
|
|
Set parameter
|
Sistem Operasi Antarmuka Manusia-mesin
|
|
Pengontrol yang dapat diprogram
|
Program PLC
|
|
Penggerak mekanis
|
Didorong oleh pengatur kecepatan langkah kurang untuk menjamin panjang yang tepat dari produk akhir.
|
|
Stand jumbo roll
|
2 lapis (bisa dipesan)
|
|
Sistem pneumatik udara
|
5 Pa (kompresor udara), tekanan minimum 5kg / cm2 pa (pelanggan harus siap sendiri)
|
|
Kekuasaan
|
18.5KW (Pengaturan kecepatan frekuensi)
|
|
Ukuran keseluruhan
|
9 X 3,2 X 1,8 M
|
|
Berat peralatan
|
4000 - 15000kg (kurang-lebih)
|
|
Item yang dipilih (Harus dipesan secara terpisah)
|
|
Timbul
|
Embos tunggal, embos ganda, embos baja hingga baja
|
|
Stand jumbo roll
|
1-3 lapisan
|
|
Mengemudi dudukan jumbo roll
|
Didorong oleh variator
|
|
Unit rewinding
|
Unit non-inti
|
|
Unit pencetakan
|
Unit pencetakan heliotipe
|
|
Embos bergulung samping
|
Baja menjadi baja
|
|
Mode perforasi
|
Unit pemisah pneumatik udara
|
|
Embos halus
|
Baja menjadi baja, Baja menjadi karet;
|
|
Handuk dapur
|
Sistem laminasi lem embossment point-to-point (harus dipesan secara terpisah);Tidak ada sistem laminasi lem embossment counter point (pesanan terpisah).
|
|
Sistem layanan telekomunikasi jarak jauh
|
Harus dipesan secara terpisah.
|
Pemotong kertas besar
|
Panjang inti digulung
|
1092-3500
Berbeda dalam panjang inti yang digulung, berbeda dalam harga mesin.
|
|
Diameter produk jadi
|
105 ± 5mm (ukuran lain dari 90-150mm dapat dipesan)
|
|
Panjang pemotongan horizontal
|
Berubah, kontrol Servo, Toleransi ± 1mm
|
|
Kecepatan mesin
|
(100-160 potong / menit, 2 gulungan / potong)
|
|
Kecepatan operasi
|
(140 potong / menit, 2 gulungan / potong)
|
|
Model fungsi
|
Spiral memutar bilah bundar & Continued Paper Roll Marching
|
|
Kontrol mengemudi
|
Penggerak motor servo
|
|
Penggerindaan pisau
|
Roda gerinda pneumatik, waktu dapat dikontrol pada panel.
|
|
Diameter luar pisau bundar
|
610mm
|
|
Alat penjepit
|
Dapat ditukar (diameter luar inti jadi dapat ditentukan.)
|
|
Spesifikasi produk jadi:
|
Diameter luar inti digulung 90mm-150mm
Memotong panjang 50mm-300mm
Panjang sisa 25mm-50mm
|
|
Kekuasaan
|
10 KW
|
|
Ukuran mesin
|
LXWXH (M) = (7-9) X 2 X 1,8 M.
|
|
Berat peralatan
|
3T
|
Mesin pengemas ukuran sedang otomatis penuh
(1).Halaman bungkus: gulungan kertas toilet
(2).Pembungkus: Film kemasan CPP
2.1.Ketebalan film kemasan: 0,018mm ~ 0,06 mm;
2.2.Diameter maksimum film kemasan: 380mm?
2.3.Diameter inti film kemasan: 75mm ~ 78mm;
(3).Kecepatan (P / menit): Kecepatan maksimum 120
(4).Lebih dari ukuran: 6630mm x 1035mm x1 700mm
(5).Daya: 9KW
(6).Berat: 1500kg
Fitur
1.Sistem pengumpanan inti otomatis, pendorong log otomatis setelah memutar, lalu putar ulanglog baru lagi.
2.Pemangkasan tepi otomatis, pengumpanan inti;pemangkasan tepi otomatis, penyemprotan lem dan penyegelan secara serempak dalam satu waktu.Meninggalkan ekor 10-18mm, mudah untuk mundur lagi, sehingga mengurangi limbah jalan pintas dan menghemat biaya.
3.Mengadopsi teknik pengontrolan terprogram PLC canggih internasional, operasi antarmuka manusia-mesin, kumpulan data, dan kesalahan parametrik yang ditampilkan di layar sentuh.
4.Mengadopsi 4 buah pisau spiral presisi tinggi, kebisingan rendah, perforasi yang jelas, mengadopsi gearbox untuk memiliki jangkauan yang lebih besar.
5.Tiga dudukan belakang tipe horizontal, sistem pemuatan pneumatik, dengan sabuk datar penggerak lebar;setiap gulungan jumbo dapat disesuaikan secara independen.
6.Unit Embossment: mengadopsi rol timbul titik ke titik, membuat kedua lapisan cocok dengan baik, kertasnya lembut dan memiliki pola yang jelas
7. Gunakan sakelar joging untuk pemakaian kertas, mudah dan aman untuk dioperasikan.
Penjualan Pabrik Harga Rendah Lini Produksi Kertas Tisu Mesin Pembuat Kertas Toilet Untuk Dijual
Fitur:
Kertas Toilet Kecepatan Tinggi Otomatis / Mesin Penggulung Gulungan Maxi untuk pemrosesan gulungan kertas toilet / gulungan maxi.
Mesin memiliki unit pengumpanan inti, dapat melakukan keduanya dengan dan tanpa inti.Bahan baku dari jumbo roll setelah full embossing atau edge embossing, kemudian perforasi, pemotongan ujung dan semprot lem ekor menjadi log.Kemudian bisa bekerja dengan mesin pemotong dan mesin pengepakan untuk menjadi produk jadi.Mesin dikendalikan oleh PLC, orang mengoperasikannya melalui layar sentuh, seluruh proses otomatis, mudah dioperasikan, menurunkan biaya manusia.Dan mesin kami dapat dibuat khusus sesuai dengan kebutuhan klien.
|
Model
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Jumbo Roll Max.lebar
|
1350mm
|
1750 mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max.Diameter Jumbo Roll
|
2-3 berdiri (mohon tentukan saat memesan)
Berat kertas gram 13-16 g / m2
|
|
Klasemen Jumbo Roll
|
Standardφ3 "(76.2mm) (Ukuran lain ditentukan)
|
|
Pengaturan data
|
HMI
|
|
Pengontrol pemrograman
|
PLC, layar sentuh
|
|
Operasikan Kecepatan
|
0-230m / min 15000-25000 gulungan / 8 jam
|
|
Selesai Log Luar dia.
|
φ90-140mm
|
|
Selesai Log Inner dia.
|
φ38-76mm
|
|
Jarak Perforasi
|
100-150mm
|
|
Penggerak mekanis
|
Mengemudi dengan gear box Stepless
|
|
Sistem Udara
|
Kompresor udara 3HP, min.tekanan 5kg / cm2pa (disediakan oleh pengguna)
|
|
Penggerak utama
|
Pengaturan kecepatan konversi frekuensi 7.5-15KW 380V, 50HZ
|
|
Unit pengembosan
|
Baja menjadi karet
|
|
Ukuran
|
6x3x1.7 (panjang x lebar x tinggi); (m)
|
|
Bobot
|
3T-4T (tergantung Model yang Anda miliki)
|
|
Pilihan:
|
|
|
Roller Embossment
|
Pesawat, Set Tunggal, Set Ganda Dapat dipesan
|
|
Unit Pencetakan Warna
|
1-2 Warna bisa dipesan
|
|
Unit Laminasi
|
Bisa Dipesan
|
|
Garis Timbul Tepi
|
Baja ke Baja Dioperasikan dengan Pneumatik
|
Bagian Laminasi Warna Deco:
